●ここ数年特注ラインアンプ製作のご依頼が増えております。「現状の音に不満は無いが、さらにもう一味付け加えたい」とか「レコードは聴かないので、CDを違った音質で聴いてみたい」といったご要望が殆どです。そのためゲインはそれほど必要とせず風味のみブレンドという観点から、トランス送り出しで中域を重視したナローレンジな音質の方がより好まれるようです。ゲインを必要としない分簡単な回路で充分ですが単純であるが故にパーツの持つキャラクターにより音質が大きく左右されます。
そういった背景から、この度WE91Bレプリカアンプ製作用（モノラル2台1セットで4本必要）に保管してあったWE310Aを用い、トランス送り出しのラインアンプを数量限定で企画してみました。WEオイルペーパーコンデンサやAllen-Bradleyカーボンソリッド抵抗等のヴィンテージパーツを多用し、配線にはWE綿巻線を使用するなどパーツの選定にもこだわってみました。出力インピーダンスは600Ω、ゲインは約5dBで、CDプレーヤーとパワーアンプ間に接続して使用するのに充分だと思います。
●WE電解コンデンサをはじめとしてヴィンテージパーツを多用することにより、やや冷たさを感じるCDの音質が、コクと深みを感じられる艶やかな味わい深い音に生まれ変ります。中低域の厚みが自然に増し、音楽により躍動感を感じられるようになります。
●シャーシは、幅360mm、奥行き170mm、高さ40mmと当社6F6G/WE 336Aアンプと同一のコンパクトなサイズに纏めました。定番のシルバーハンマートーンで塗装してあります。左右別々の音量調節用ボリューム、RCA入出力ジャック、電源スイッチ等全てをシャーシ上面に配置し余分な突起物を抑えました。
トランス類は下記のISO（タンゴ）と橋本電気（サンスイ）からお選び頂けます。
|
●WE310Aは内部構造により【メッシュ】【スモールパンチ】【ラージパンチ】に分類されます。本アンプでは希少な【スモールパンチ】を採用しております。整流管には7Pミニチュア管6X4を採用しましたが、MT9Pミニチュア管WE412Aに変更が可能です。
●ベース部分にエージング時の熱膨張によると思われるクラックが入っておりますが使用には全く問題ありません。予めご了承ください。
※ご注文を頂いてから製作に入りますので場合により多少納期を頂く場合があります。
※本商品はキットではありません。
|
 |
●ISOトランスバージョンと橋本トランスバージョンの2タイプ（下記参照）
●ご要望にお応えして、真空管無しのバージョンも新しく追加致しました。整流管も付属しませんので、
ご注文の際、使用される整流管をご指定ください。
1. 6X4 MT7Pソケット
2. 6X5GT US8Pソケット
3. WE412A MT9Pソケット
|
|
ISO |
橋本電気 |
| ラインアウトトランス |
NP-126 |
HL-20K-6 |
| チョークコイル |
TC-60-35W |
C-50-30 |
| 電源トランス |
ST-30S |
PT-60 |
|
| ●送料は全国一律\1,000となります。 |

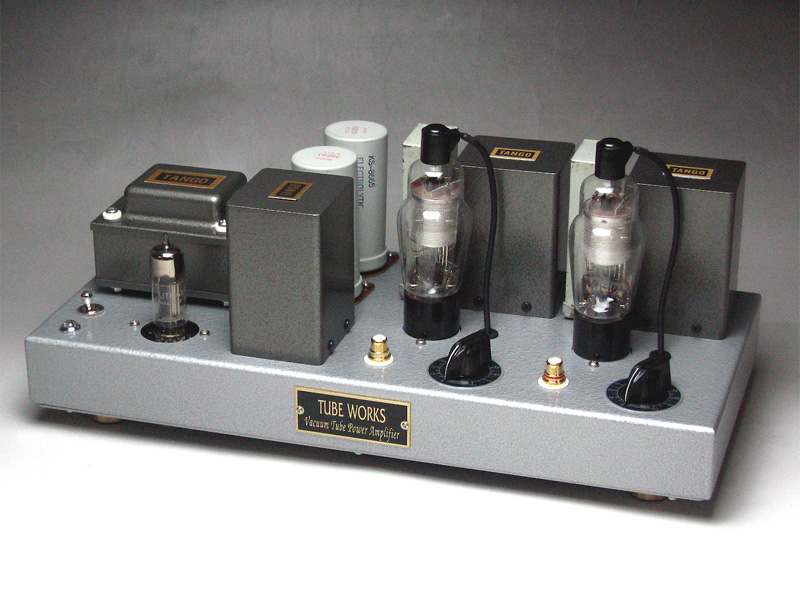

ISOトランスバージョン |

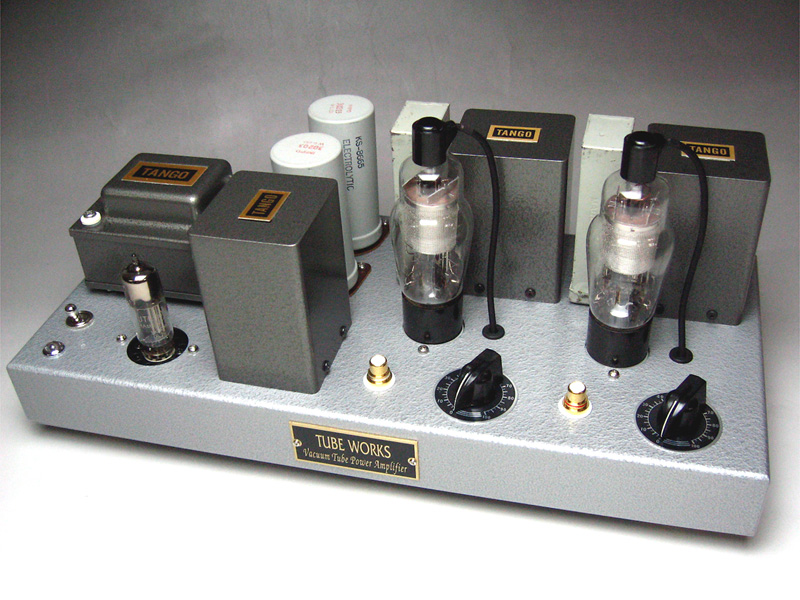

橋本トランスバージョン |
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|
| ■WE310A スモールパンチ付 |
| 商品番号AMP012 |
 |
| 限定特価 \248,000(税込) |
|
| ■No Tube バージョン（整流管も無し） |
| 商品番号AMP014 |
|
| 限定特価 \198,000(税込) |
|
| ■WE310A スモールパンチ付 |
| 商品番号AMP013 |
|
| 限定特価 \255,000(税込) |
|
| ■No Tube バージョン（整流管も無し） |
| 商品番号AMP015 |
|
| 限定特価 \205,000(税込) |
|
|
|
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|
| ■音量調節用ボリューム、RCA入出力ジャック、ACインレット、ヒューズホルダ全てをシャーシ上面に配置しアンプ背面の余分な突起物を抑えました。入力は前面ボリューム横で、ラインアウトトランス横からの出力となります。 |
 |
 |
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|
| ■整流管はMT7Pミニチュア管6X4を採用しました。ご要望により、GT管6X5GT、またはWE412Aに変更が可能です。※お問い合わせください。 |
 |
 |
 |
 |

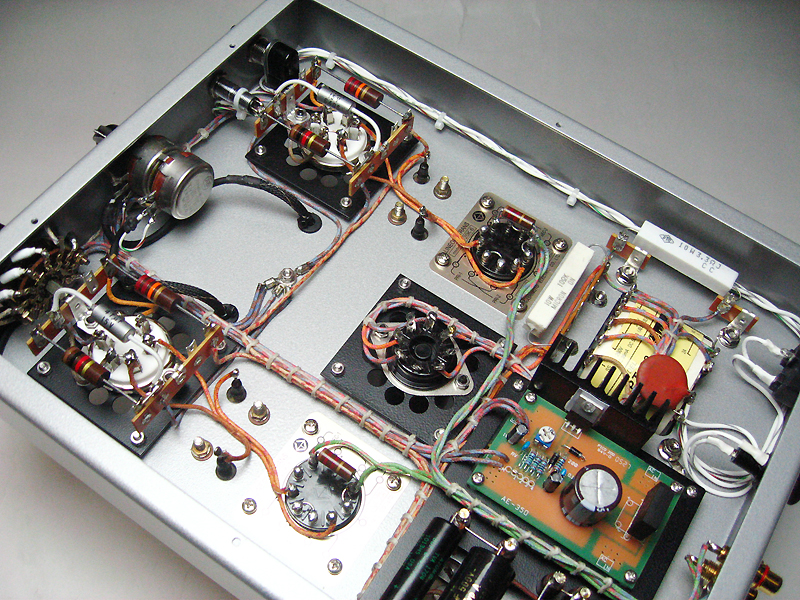

| ■内部の様子です。 音量調整はAllen-Bradley製ボリューム（大変希少品）を限定で採用しました。無くなり次第他社製に変更となります。 |
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|
■KSナンバーのWE電解ブロックコンデンサ及びWEオイルペーバーコンデンサです。折角のWE310Aですから、パーツ類にもこだわりました。抵抗類の殆どにAllen-Bradleyカーボンソリッド抵抗を採用しました。内部はWE綿巻線で結線し、蝋引き糸でレーシング加工を施してあります。
WEオイルペーパーコンデンサは中古品です。傷や錆びがありますがご容赦ください。 |
 |
 |
画像のクリックで拡大写真をご覧頂けます。
|
画像のクリックで拡大写真をご覧頂けます。
|
| ■大変希少となりましたWE310A。右の3本が本アンプ採用のスモールパンチ品です。少量しかございませんので、ロゴの向きや色味等が異なる場合がありますがご容赦ください。 |
■ベース部分にエージング時の熱膨張によると思われるクラックが入っておりますが使用には全く問題ありません。予めご了承ください。 |
|
 |
ご要望に応じた特注品の製作も承ります。
価格等、詳細はお問い合わせください。 |
|

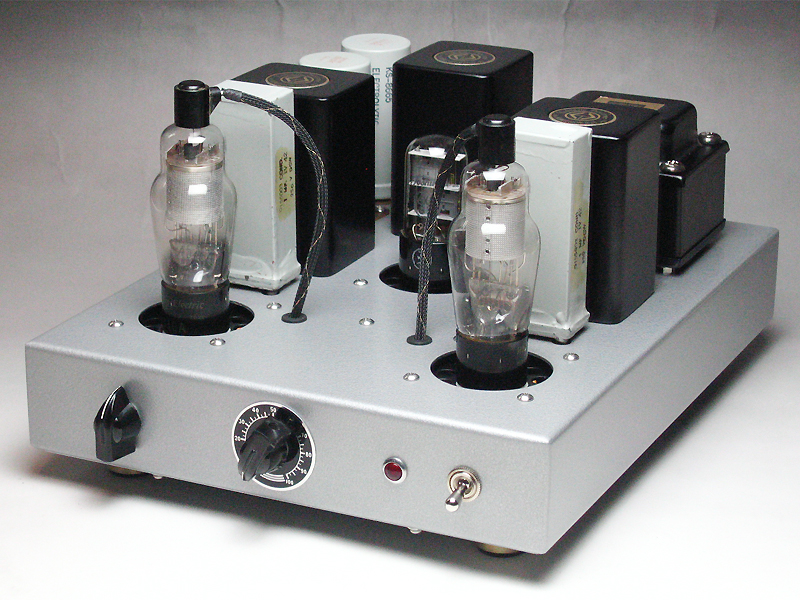

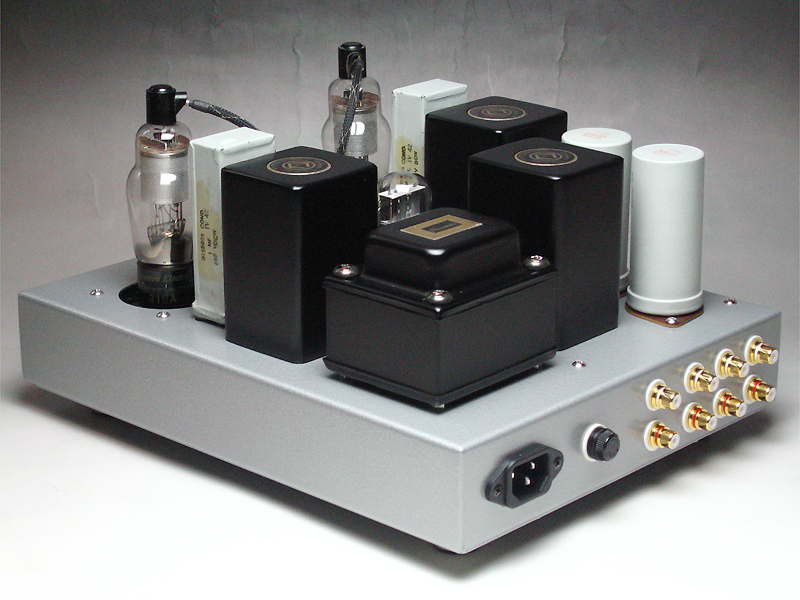

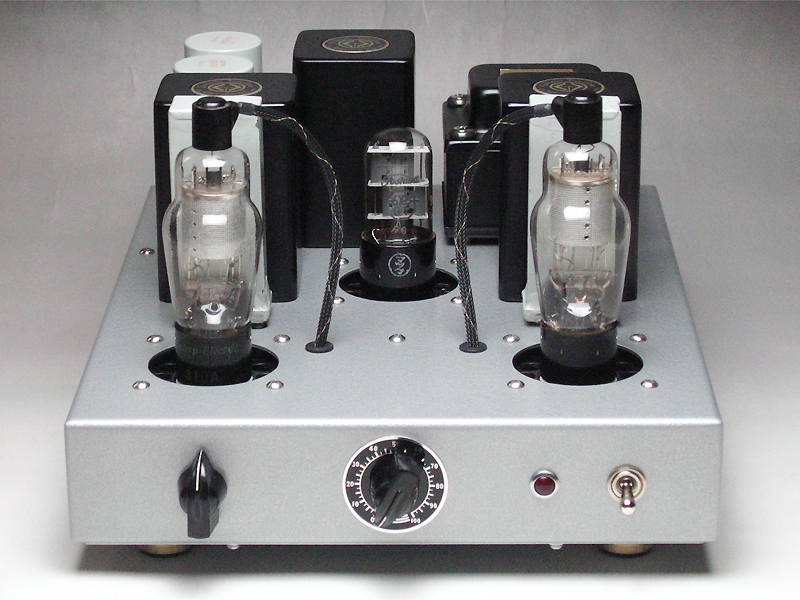

| ■下のブラック縦型バージョンをご覧頂いてご注文頂きました。トランス類は全て橋本製に変更し、シャーシはオリジナル同様シルバーハンマーネットで塗装。サイズは240mm(W)
x 300mm(D) x 50mm(H)です。3系統の入力切替（左側ツマミ）付きで、真空管を落とし込みとしました。A-B2連型ボリュームを採用しました。 |
 |
 |
 |
 |
|
| ■外観をガラッと変更した特注品です。3系統の入力切替付き（左側ツマミ）です。写真の整流管は274B刻印！。真空管は全て落とし込みとし、シャーシはブラックハンマーネットで塗装。内部に2連型アッテネータを採用しましたので、シャーシが240mm(W)
x 300mm(D) x 65mm(H)のサイズになりました。また、整流管をWE422Aに差し替えられたいとのご要望でしたので、兼用可能な電源トランスもISO社に特注となりました。 |
 |
 |
 |
 |
|
| ■現行のシャーシを流用し、入力を前面から右サイドに変更した特注品です。1.6mm厚の鉄製シャーシですから穴あけには少し時間が掛かりました。ボリュームも2連タイプに変更しましたので、ブッシュをはめて余分な穴を塞いであります。 |
 |
 |
 |
 |
|
| ■現行品のイメージを崩さずに随所に変更を加えております。まず、ヒューズを廃止し小型のサーキットブレーカーを採用しました。整流管は6X5G相当のWE
351A刻印に変更。フィラメントのDC点火には出川式第2世代電源モジュールを採用しました。カソード抵抗にはWE板抵抗を採用しシャーシ上面ライントランス横に配置してあります。入力は背面に変更しました。シャーシは縦横が各20mm、高さが10mmサイズアップとなりました。 |
 |
 |
 |
 |
 |
 |
|
