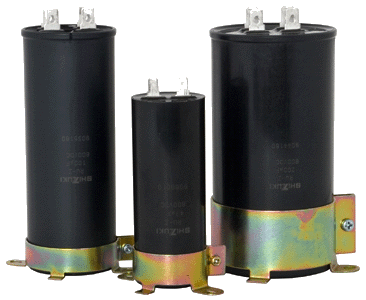

Shizuki フィルムブロックコンデンサ　
●損失率が電解コンの約1/50
●電解コンの約10倍以上の高リップル対応
●漏れ電流が殆ど流れない
●容量許容差：±5% 以内
●使用温度範囲：-25℃〜＋70℃

指月電機製作所
直流平滑回路用 フィルムコンデンサRUZシリーズ
高圧直流平滑回路用に最適
高周波リップルノイズを効果的に除去
15年以上の長寿命を実現

RUZ 800V RUZ 1200V
定格電圧 800VDC 1200VDC
耐サージ電圧 1200VDC 1800VDC
許容実効電流 47μF：2.5Arms
100μF：5Arms
200μF：10Arms		 47μF：5Arms
容量偏差 +5%〜-5%以内
使用温度範囲 -25℃〜+70℃
損失率 0.1%以下
種類 蒸着電極形ポリプロピレン

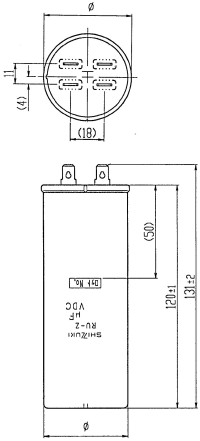

型番 ケース直径
RUZ 47μF/800V 35mm（高さ90mm）
RUZ 100μF/800V 44.7mm
RUZ 200μF/800V 60.8mm
RUZ 47μF/1200V 44.7mm
固定バンド寸法（mm）
型番 A B C D K
RUZ 47μF/800V 35 49 61 48 19
RUZ 100μF/800V 44.7 60 70 55 15
RUZ 200μF/800V 60.8 78 88 77 35
RUZ 47μF/1200V 44.7 60 70 55 15
