●少量のみ入荷したWestern Electric社製5極管349Aを用い、WEアンプの回路をベースに仕上げたシングルアンプです。
●稀少なWE 349Aに敬意を表し、WEオイルコンデンサ、Sprague 電解コンデンサ等の各種ヴィンテージパーツを採用しました。初段管は5極管6SJ7メタル管を、整流管には
Bendix 6106(5Y3GT傍熱タイプ)を採用しました。
●音質の要であるトランス類は全て橋本電気でまとめました。
★2023/1/1よりBelden社ケーブルをオプションとさせて頂きます。
通常の配線材料一式はキットに含まれておりますが、より本格的な製作をご希望の方は是非どうぞ!
初心者の方でもご安心ください。カラーイラストを多用したマニュアルをご用意致しました。
パーツの取り付けから配線、点検までを順番に分かりやすく解説してあります。
本キットでは作りやすさよりも音質を重視しております。プリント基板は採用しておりませんので配線作業は慣れるまで大変です。じっくりと取り組んでください。 |
主な仕様
●定格出力:2.2W+2.2W (0.75Vrms入力)
●NFB:約3dB
●シャーシサイズ:W385mm x D190mm x H40mm
|
●真空管:WE 349Ax 2, 6SJ7 x 2, 6106 x 1
●出力トランス:橋本 H-507S |
|
|
●WE 349Aを含む全ての真空管が付属するバージョンと、5本全て付属しないバージョンから
お選びください。
●完成品は納期約1ヶ月です。WE単線で配線致します。
●送料は全国一律\1,500となります。
|
|
■付属真空管無しバージョン |
商品番号 KIT040 |
|
\328,000(税込) |
|
■真空管付属バージョン |
商品番号 KIT041 |
|
\458,000(税込) |
|
■完成品(真空管付属) |
商品番号 AMP037 |
|
\578,000(税込) |
|
■Belden #8523 AWG#20
3m x 5色パック |
商品番号 WB235S |
|
\19,300(税込) |
|
|
|
|
|

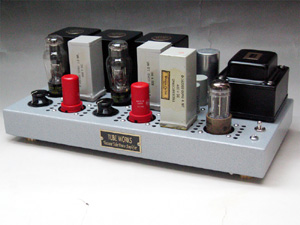

■シルバーハンマーネットパウダーコーティング塗装のシャーシに、電源スイッチ、パイロットランプ及び左右独立ボリュームをシャーシ上面に配置し、WEオイルコンデンサが目を引くようデザインしてみました。
■真空管はサブシャーシで落とし込み構造にしました。
|
採用パーツ類のご紹介 |
|
|
■Malloryブロック電解コンデンサは、20μF/450Vと40μF/450Vをパラって使用します。低圧部の20μF/25Vは使用しません。Sprague電解コンデンサDナンバー(D26914/D31890)は初段管デカップリング用です。左右別々に、計2本使用します。こちらは中古品です。
■どちらも出荷前にエージングを行いますので、安心してご使用できます。
|
|
|

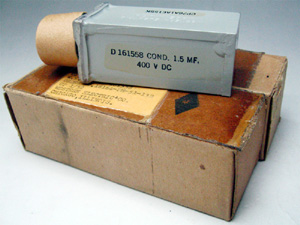

■ゴールドのロゴが美しいWEのオイルコンデンサD-162003 4μF/400Vは電源回路に使用します。右のD-161558 1.5μF/400VはNFBのDCカット用です。
■どちらも大変貴重な新品未開封品です。出荷前に当社で開封し、絶縁チェックを行います。
|
|
|
■カップリングコンデンサはSprague BlackBeauty Type160P 0.1μF/400Vを採用予定です。もちろん絶縁/容量検査実施します。隣の茶色いのは、USA
無誘導巻線抵抗です。これはグリッドリークに使用します。
■内部のラグ端子はUSA Cinch社製です。
■ヒューズホルダはUSA LittleFuse社のヴィンテージ品です。それに合わせヒューズもUSA LittleFuse社のスローブロー型1.5Aを採用。
■その他、Sprague ATOM電解コンデンサやSolen FastCap等のオーディオグレードのパーツを採用します。
|
|
|
■真空管ソケットもUSAヴィンテージ品です。Cinch、EBY、Amphenol等のNOSです。(メーカー指定は出来ません)
|
|
■WE ブラックエナメル絹巻線で配線した受注品です。(キットとは一部パーツが異なっています)
|
|
