■250シングルアンプ■ |
|
ワインレッド塗装シャーシシリーズ第2段はナス管250のシングルアンプです。初段は古典管76の2段増幅とし、トランスドライブ回路を採用しました。前回同様VUメーターを装着しました。トランス一式と出力管250はオーナー様のお持込品です。
サイズ： 450mm(W) x 300mm(D) x 65mm(H)
(オーナー： 愛知県 YY様) |
|
 |
 |
 |
 |
|
|
|
|
 |
■WE 396Aラインアンプ■ |
|
WE396A, 412Aを使って、管球王国vol.54掲載、新忠篤氏製作6BQ5アンプ風に仕上げて欲しいというリクエストで製作しました。タカチ製サイドウッド付きシャーシを使用し、電源トランスは1次220V仕様の橋本特注品です。出力トランスはAltec
15095。Ritel社のツマミは残念ながら入手不可能でした。
サイズ： 180mm(W) x 332mm(D) x 70mm(H)
(オーナー： ロシア Alexander Vyazankin様) |
 |
 |
 |
 |
 |
|
|
|
|
 |

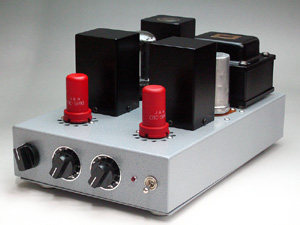

■RCA 5693ラインアンプ■ |
|
WE色塗装の2A3シングルアンプ用にご注文頂きました。5極管6SJ7高信頼管の5693赤メタル管を3結で使用した単管ラインアンプです。前作同様トランス類は全て橋本で統一しました。
サイズ： 240mm(W) x 325mm(D) x 65mm(H)
(オーナー： 京都市 AY様) |
|
 |
 |
 |
 |
|
|
|
|
 |

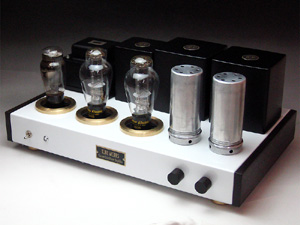

■WE 300Bシングルアンプ■ |
|
貴重なWE 300Bをパールホワイト塗装仕上げのシャーシに気品良くまとめました。サイドウッドとボリュームノブは黒檀製です。ソケット部のリングは真鍮削り出しの特注品です。初段管は310Aスモールパンチを採用し300B共々直流点火としました。トランスは全て橋本製で、出力トランスはワンランク上のH-30-3.5Sを採用しました。
サイズ： 450mm(W) x 290mm(D) x 60mm(H)
(オーナー： 大阪府 YS様) |
|
 |
 |
 |
 |
|
|
|
|
 |
■2A3シングルアンプ■ |
|
オーナー様のご要望でヴィンテージアンプ風に仕上げた一品。WEのコンデンサを塗装業者さんに渡し、似た色に仕上げてもらいました。トランスは橋本電気製でまとめました。6SL7のSRPPで2A3をドライブしています。整流管は5R4GAです。電流計も装備しました。真鍮製インシュレータでは無くゴム足の方が雰囲気に合っていたかもしれません。
サイズ： 325mm(W) x 325mm(D) x 65mm(H)
(オーナー： 京都市 AY様) |
|
 |
 |
 |
 |
|
|
|
|
 |
■6V6プッシュプルアンプ■ |
|
以前に完成品として販売していた6V6ppアンプ（販売中止品）をベースに製作しました。トランスは全て橋本製で、チョークコイルを追加してあります。ご要望により整流管はMullard
GZ37を採用しました。デザイン的にもなかなかバランスよく仕上がりました。
サイズ： 380mm(W) x 250mm(D) x 45mm(H)
(オーナー： 千葉県 M様) |
|
 |
 |
 |
 |
|
|
|
|
 |
■6AQ5プッシュプルアンプ■ |
|
当社6AQ5ppアンプキットをベースにし、外観を大きく変更しました。トランス類も全てISOに変更して、より高音質になりました。天板は1.5mm厚ヘアライン仕上げのアルミ製で鉄製フレームはトランスの色に合わせたグレイハンマーネット塗装です。背面のスイッチはスピーカーのインピーダンス切替え用です。内部配線はビンテージテフロン線を使用しました。
サイズ： 300mm(W) x 170mm(D) x 40mm(H)
(オーナー： 名古屋市 JK様) |
|
 |
 |
 |
 |
|
|
|
|
 |
■NEC 50C-A10プッシュプルアンプ■ |
|
オーナー様からのご要望は、ワインレッド塗装のMcIntosh型シャーシにVUメーターを付けて欲しいということでした。NEC製50C-A10とサンスイ製トランス一式はオーナー様のお持込品です。
サイズ： 300mm(W) x 450mm(D) x 90mm(H)
(オーナー： 愛知県 YY様) |
|
 |
 |
 |
 |
|
|
|
|
 |
■RCA 2A3シングルアンプ■ |
|
当社2A3シングルアンプキットをベースに細部を変更致しました。シャーシをパールホワイト塗装仕上げとし、トランス類を全て橋本製に、初段管は6SN7GTにそれぞれ変更しました。真空管は全てRCA製を採用致しました。
サイズ： 380mm(W) x 264mm(D) x 60mm(H)
(オーナー： 大阪府 YS様) |
|
 |
 |
 |
 |
|
|
|
|
 |
■Cetron 300Bシングルアンプ■ |
|
300Bシングルアンプをお持ちのオーナー様から、同じ球を使用して別の音を聴きたいというご要望から製作した300Bトランスドライブシングルアンプです。Cetron
300Bと初段のCV1988(6SN7GTY)はお預かり品です。シャーシはパールホワイト塗装仕上げとし、ボリュームノブは当社オリジナルウッドノブです。トランス類は全てISO製を採用しました。上面のスイッチで左右の300Bのプレート電流を確認できます。
サイズ： 450mm(W) x 264mm(D) x 60mm(H)
(オーナー： 広島県 KY様) |
|
 |
 |
 |
 |
|
|
|
|
 |
■6B4Gプッシュプルモノラルアンプ■ |
|
Raytheon 6B4Gプッシュプルウィリアムソン型モノラルアンプです。40mm厚の薄型シャーシに収めました。1台は当方で製作し、もう1台はオーナー様に製作して頂きました。電源スイッチとボリュームはシャーシ上面に設置し、ハムバランスも上面から調整できるように一工夫してあります。交流点火ですが、残留ノイズは1mV程度に収まりました。トランス類は全てISO製です。
サイズ： 320mm(W) x 200mm(D) x 40mm(H)
|
|
 |
 |
 |
 |
|
|
|
