● ビーム管6V6がMT7ピンタイプにコンパクト化された6AQ5を、左右チャンネル各2本づつ使用したプッシュプルステレオアンプキットです。シャーシ中央には初段管12AX7を配置し、古典的なオートバランス回路にて6AQ5を強力にドライブします。
● 2A3や300B等の大型のST管と比較してやや存在感に欠ける6AQ5ですが、その小ささ、可愛らしさを前面に打ち出すため、シャーシサイズを出来る限りコンパクト化しライトブルーメタリック塗装でまとめてみました。真空管6本は全てサブシャーシで落とし込み、放熱とデザイン的効果を狙っています。幅330mm、奥行き150mmというコンパクトサイズの筐体ながら7W+7Wの出力を持ち、まさにPowerful and Cuteなアンプに仕上がりました。
● 入力感度を高く設計し、iPod等の携帯音楽プレイヤーもガンガン鳴らすことが可能です。シャーシ左のボリューム前に、ステレオミニプラグジャックと入力切替スイッチを設置しました。背面のRCA入力と合わせて2系統の入力を切り替えることができます。
● 出来る限りの低価格を実現するため、本キット内部パーツの一部（カップリングコンデンサ、カソードパスコン等）には、一般汎用品を採用し、アップグレード化を図れるようにオプションパーツとして別途ご用意しました。
●低価格ながら独F&T社ブロック電解コンデンサ、Belden社耐熱ビニル配線材等を標準で採用しております。出力管には東芝、松下等国産品を当社にてペア選別後出荷致します。
初心者の方でもご安心ください。カラーイラストを多用したマニュアルをご用意致しました。
配線、点検まで順番に分かりやすく解説してあります。
本キットでは作りやすさよりも音質を重視しております。プリント基板は採用しておりませんので配線作業は慣れるまで大変です。じっくりと取り組んでください。
|
●定格出力：7W+7W (0.5Vrms入力）
●寸法：W330mm x D150mm x H110mm
●真空管：12AX7x2, 6AQ5x2ペア |
●入力：2系統
●出力：4, 8, 16Ωより1系統選択
|
|
 |
画像のクリックで拡大写真をご覧頂けます。 |
 |
 |
| ■ 6AQ5pp ステレオアンプキット |
真空管6本を含む完全キットです。
|
| 商品番号KTWK21 |
送料全国一律\1,000 |
| 販売終了 |
|
|
| ■ オプションパーツセット |
<内容>
・特注真鍮削り出しインシュレータ 22φ4個
・TRW 0.1μF/50V コンデンサ 2個
・金メッキスピーカーターミナル 4個
（標準添付とさせて頂きました）
※オプションパーツのみの販売はしておりません。キットご購入者の後日購入はOKです。
|
| 販売終了 |
|
|
|
 |
| Front view |
画像のクリックで拡大写真をご覧頂けます。 |
 |
 |
■シャーシ左端に、ステレオミニプラグジャックと入力切替スイッチを設置しました。iPod等の携帯プレイヤーを接続することが可能です。背面のRCA入力と合わせて2系統の入力を切り替えることができます。
|
| Rear view |
画像のクリックで拡大写真をご覧頂けます。 |
 |
 |
■背面にはRCA入力ジャック、スピーカーターミナル（いずれも金メッキタイプ）を設置しました。
|
| 付属パーツ類及び製作マニュアル |
画像のクリックで拡大写真をご覧頂けます。 |
 |
 |
■付属パーツは国内外の一流品を採用しております。また、初心者の方でも安心して製作できるよう、カラーイラストを多用したA4版23ページの製作マニュアルが付属されます。部品の取り付け方から始り、配線、CR類取付けの各工程毎に詳しく説明してあります。イラストでは分かりづらい箇所の写真も添付致しました。
|

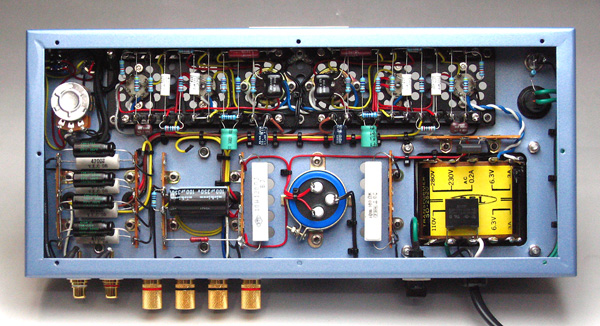

| 完成後の内部 |
画像のクリックで拡大写真をご覧頂けます。 |
 |
|
|
|
