EL34/6CA7を音の良い3極管接続とし、リーク・ムラード型位相反転回路を採用。出力を欲張らずA級プッシュプルアンプとして設計しました。 シルバーハンマーネット塗装の薄型シャーシに、パーツ類は国内外の一流ブランド品を採用し、音質の要であるトランス類は全て橋本電気社製で統一しました。

●　幅430mm、奥行き200mm、高さ45mmサイズの鉄製シャーシにシルバーハンマーネット塗装がしてあります。出力管は、ステンレスヘアライン仕上げのサブプレートを採用し、放熱効果と共に見栄えにも考慮しました。真鍮削り出しインシュレータで足元を引き締め、非常に高級感溢れる外観になっております。

●　出力トランスを右端に、電源トランス、チョークコイルを左端に設置することにより重量バランスも完璧です。出力管を最前面に4本並べ、初段管、ドライバー管を奥に設置しました。ボリュームはアルミL形アングルをシャーシ奥（入力、初段管近辺）に設置し、カップリングと真鍮丸棒で前面からの音量調整が可能です。

●　真空管アンプの音質を決定付ける重要な要素の一つが出力トランスだと考えています。コストアップにはなりますが、当社ではその信念に基づき、品質重視でオーディオ専業メーカー製トランスを採用しております。その他のパーツ類に関しても、Sprague ATOM電解コンデンサやSolen FastCap等国内外の高級部品を採用しております。

★2023/1/1よりBelden社ケーブルがオプションとなりました。
通常の配線材料一式はキットに含まれておりますが、より本格的な製作をご希望の方は是非どうぞ！

初心者の方でもご安心ください。カラーイラストを多用したマニュアルをご用意致しました。
パーツの取り付けから配線、点検までを順番に分かりやすく解説してあります。　
本キットでは作りやすさよりも音質を重視しております。プリント基板は採用しておりませんので配線作業は慣れるまで大変です。じっくりと取り組んでください。

仕様
　●定格出力：17W+17W
　●周波数特性：20Hz - 74kHz(-3dB)
　●NFB：約6dB
　●DF：3.6
　●残留ノイズ：1mV以下
 　●初段管： 各社 12AU7x2、6FQ7/6CG7x2
　　出力管： 各社 EL34 (MP)x2
　●使用トランス
　　出力トランス：橋本 HW-40-5
　　電源トランス：橋本 PT-270
　　チョークコイル：橋本 C-10-130W
　●松下、NEC社製6CA7付属バージョン、ロシア製EL34付属バージョン、付属球無しバージョン(出力管のみではなく、8本全てが付属されません)をご用意しました。

　　※松下球は本数が少ないため、管壁のロゴデザインや位置等が異なるバージョンになることがあります。電気的特性でペア取りを行いますので、ご了承ください。

　●完成品をご希望の方は、〔キット製作代行〕も一緒にカートに入れてください。
　　　納期は約45日となります。

　●Belden 配線材がオプションとなりました。より本格的な製作をご希望の方にお薦めです。

　●送料は全国一律\1,500となります。

新発売記念特価と致しまして各バージョン一律20,000円引きにてお買い求め頂けます。

例：松下 EL34付属バージョン
\398,000\378,000

※特価品につき現金決済のみとさせて頂きます。
　　■松下 EL34付属バージョン
商品番号 KIT043
\398,000(税込)
　　■NEC EL34付属バージョン
商品番号 KIT044
\398,000(税込)
　　■ロシア製EL34付属バージョン
商品番号 KIT045
\378,000(税込)
　　■付属真空管無しバージョン
商品番号 KIT046
\348,000(税込)
　　■キット製作代行
\100,000(税込)
　　■Belden #8523 AWG#20
　　　3m x 5色パック
商品番号 WB235S
\19,300(税込)

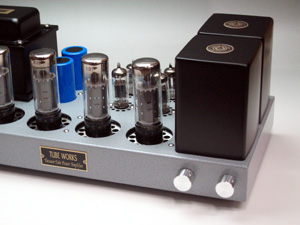

■正面左側に電源スイッチとパイロットランプ。右側の出力トランス前に左右独立の音量調整用
ボリュームを設けました。

■スピーカー出力は1系統です。4Ω/8Ω/16Ωから選びます。
■■■ 内部構造 ■■■ ■■■ 内部構造 ■■■
■初段管がシャーシ奥ある関係で、ボリュームをシャーシ奥に設置してあります。カップリングと真鍮丸棒にてフロントまでシャフトを延長し、正面からの音量調整が可能です。


 ■初段管上部にCR類配線用の端子台が並びます。
出力間プレート上の巻き線ボリュームはDCバランス調整用です。

■Beldenヴィンテージテフロン線で配線した内部の様子です。
